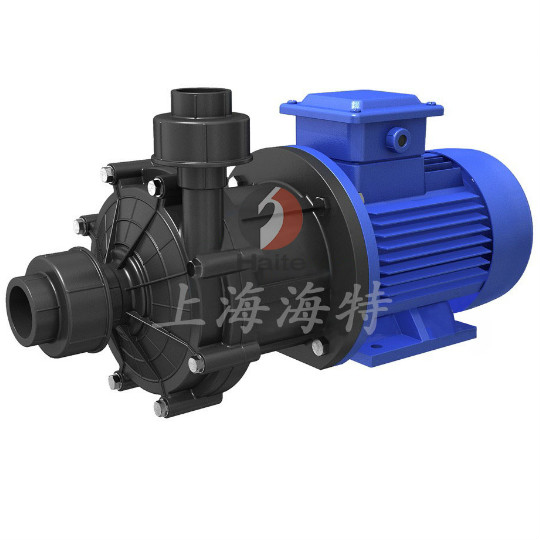

CQ型工程塑料磁力驱动泵

下一条：CQB-F氟塑料磁力泵

上一条：ZCQ自吸磁力驱动泵

详细信息腐蚀性能资料下载现场案例

一、CQ工程塑料磁力泵产品概述：
    CQ工程塑料磁力驱动泵(即磁力泵)是应用现代磁学原理，采用内外磁钢推拉传递，磁路中间用隔离套将液体封闭在隔离套内，以静密封代动密封，解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病。该泵选用增强聚丙烯、钢玉陶瓷、四氟石墨等材料制造，可广泛应用于化工、制药、石油、电镀、食品、电影照像洗印、料研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体等。
二、CQ工程塑料磁力泵产品特点：
      磁力泵以静密封取代动密封,使泵的过流部件处于密封状态,解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷，不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。
      过流部件彩不锈钢、高密度碳、高纯氧化铝陶瓷、填充聚四氟乙烯等耐腐蚀材料制造，加上无泄漏密封结构设计，确保化学流体的安全输送。
      泵的最高效率达到50-55%，泵的设计过程是充分考虑了节能。
      结构简单，主要部件模块化，以便于简便快速成的拆卸和检查。易损件可单独更换。
三、CQ工程塑料磁力泵产品用途：
      CQ工程塑料磁力驱动泵选用耐腐蚀，高强度的不锈钢，工程塑料氮化硅陶瓷等材料制造。适用于石油、化工、制药、电镀、环保、食品、水处理科研机构、国防工业等单位抽送酸、碱、油类、毒液稀有贵重液、挥发性液体、以及循环水设备配套。特别适合易漏、易燃、易爆液体的抽送，选用此泵更为理想。
      CQ工程塑料磁力驱动泵具有结构简单、外形美观、体积小、噪音低、运转平稳使用维修方便等优点。按材质分为不锈钢和工程塑料两大类。塑料类零部件均为注塑成型，因而生产效率高，加工成本低，产品极具价格竞争优势是目前应用最广泛的无泄漏泵
四、CQ工程塑料磁力泵型号意义：
五、CQ工程塑料磁力泵性能参数：

型号	口径(mm)		流量 (m3/h)	扬程 (m)	汽蚀余量 (NPSH)r(m)	电机功率 (KW)	转速 (r/min)	电源电压 (V)
型号	进口	出口	流量 (m3/h)	扬程 (m)	汽蚀余量 (NPSH)r(m)	电机功率 (KW)	转速 (r/min)	电源电压 (V)
10CQ-3	10	8	0.9	3	7.8	0.010	2900	220
14CQ-5	14	10	1.2	5	7.0	0.12		220/380
16CQ-8	16	10	1.8	8	6.0	0.18
20CQ-12	20	15	2.5	12	6.0	0.37
25CQ-15	25	20	5.4	15	5.0	1.1		380
32CQ-15	32	25	6.5	15	6.0	1.1
32CQ-25	32	25	4.8	25	5.5	1.1
40CQ-20	40	32	10.8	20	3.5	2.2
50CQ-25	50	40	12.5	25	3.5	3.0
50CQ-32	50	40	12.5	32	3.5	4
65CQ-32	65	50	25	32	4.0	7.5

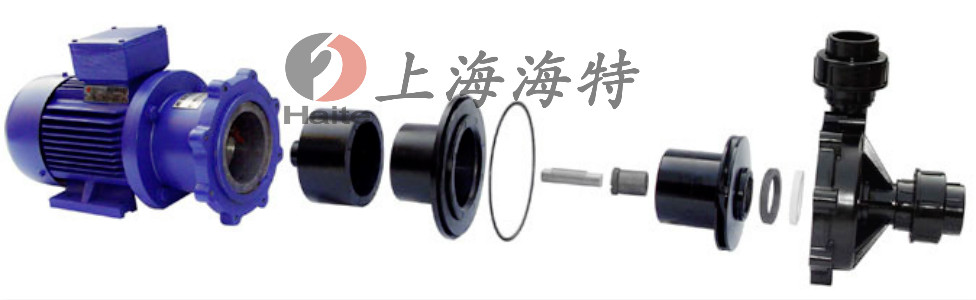

六、CQ工程塑料磁力泵结构图：

七、CQ工程塑料磁力泵安装和使用：
1、磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
2、当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。
3、泵使用前应进行检查，电机风叶转动要灵活，无卡住无异常声响，各紧固件要紧固。
4、检查电机旋转方向是否与磁力泵转向标记一致。
5、电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
6、泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。
八、CQ工程塑料磁力泵使用注意事项：
1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空动转，同时避免在工作中途停电后再启动时所造成时空载运转。
2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
3、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内（详见附表）。工程塑料泵的使用温度<60℃，金属泵的使用温度<100℃，输送吸入压力不大于0.2Mpa，最大工作压力1.6Mpa、密度不大于1600kg/m3，粒度不大于30 ×10-6m2/S的不含硬颗粒和纤维的液体。
5、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。
6、磁力泵运行100小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。
7、本系列泵内外磁性联轴器采用高性能永磁材料，可能对下列器件产生潜在危害，请将下列器件与本系列泵保持距离。如：心脏起博器，信用卡及其它磁卡、计算器、计算机磁盘、手表等。
九、CQ工程塑料磁力泵故障与排除方法：

故障形式

产生原因

排除方法

泵不出水

	1、水泵反转
	2、进水管首漏气
	3、泵腔蓄水太少
	4、电压太高，启动时联轴器的滑
	5、吸程太高

	改变电机接线
	杜绝漏气
	增加蓄水量
	调正电压
	隆低泵安装位置

流量不足

	1、吸入管径太小
	2、叶轮流道阻塞
	3、扬程过高
	4、转速太低

	调换进水管
	清洗叶轮
	开大出水阀
	恢复额定转速

扬程过低

1、流量过大

2、转速太低

关小出水阀

恢复额定转速

噪音太大

1、轴严重磨损

2、轴套严重磨损

3、驱动磁钢杯与隔离套接触

更换泵轴

更换轴套

拆除泵头重新组装

漏液

O型密封圈损坏

更换O型密封圈

十、CQ工程塑料磁力泵订货说明：
1.磁力泵产品名称（MT-HTP高温磁力泵、管道磁力泵、高温磁力泵、磁力循环泵、耐高温磁力泵、磁力旋涡泵、工程塑料磁力泵、
驱动泵、不锈钢磁力泵、自吸式磁力泵、氟塑料磁力泵）;
2.磁力泵产品型号（MT-HTP、CG、CQB-G、MP、CQG、CWB、CQ、CQB、ZCQ、CQB-F）;
3.磁力泵产品流量（1.5-100m3/h）;
4.磁力泵产品扬程（12.5-80m）;
5.磁力泵产品功率（0.12-75KW）;
6.磁力泵适用介质（是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备）;
7.磁力泵产品材料（铸铁，不锈钢、工程塑料）;
8.磁力泵适用行业（石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业）；

水泵主要材料的耐腐蚀性能(供参考)

介质	浓度(％)	聚丙烯		浓度(％)	A B C
介质	浓度(％)	25°C	50°C	浓度(％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
盐酸	<36	√		<38	√	√
氢氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氢氧化钠	100	√			√	√
重鉻酸钾	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
电镀液		√			Ο	Χ
照相液		√			√	√

介质	浓度 (％)	不锈钢		浓度 (％)	陶瓷
介质	浓度 (％)	25°C	50°C	浓度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
盐酸		Χ			△	△
氢氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氢氧化钠	70	√	√		Ο	Χ
重鉻酸钾	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
电镀液					△	△
照相液		△			△	△

注：△为优良；√为良好；Ο为可用，但有明显腐蚀；Χ腐蚀严重，不适用。

PVDF的物理机械性能

性能	单位	按照
密度	g/cm3	1.75-1.79
比度	cm3/g	0.56-0.75
熔点范围	0c	155-170
折光率	n25D	1.42
成型收缩率	%	2-3
拉伸强发(屈服)	Mpa	28-41
拉伸强发(断裂)	Mpa	31-52
伸长率(断裂)	%	100-400
冲击强度(无缺口)	KJ/m	107-214
压缩强度	Mpa	55-69
硬度(邵氏D)		70-80
耐磨	mg/1000r	7.0-9.0
极限氧指数(l0 I)	%	44
燃烧速率		V-D
电阻率	u194	1.0x10 15
介电常用数	10 31 CYCles	9.7

聚偏氟乙烯(PVDF)耐化学介质性能

化学介质	浓度 (％)	最高使用温度℃	化学介质	浓度 (％)	最高使用温度℃	化学介质	浓度 (％)	最高使用温度℃
盐酸	36	135	氢氧化氢	<10	85	乙醇		135
硫酸	<60	120	氢氧化氢	50	50	乙醚		50
硫酸	80-93	95	碳氧化铵		110	甲醛	37	50
硫酸	90	65	碳氧化钙		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸纳	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氢钠	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		50
醋酸	10	110	盐水		135	甲苯		85
醋酸	80	80	磷酸氢钠	水溶液	120	苯酚		50
醋酸	100	50	磷酸钙	水溶液	135	氯苯		135
三氯醋酸	<10	95	氧化钙	水溶液	135	萘		95
三氯醋酸	50	50	氧化钾	水溶液	135	氯甲烷		135
草酸		50	氧化铵	水溶液	135	三氯甲烷		50
苯磺酸	水溶液	50	三氧化铁	水溶液	135	四氯化碳		135
氢氟酸	40-100	95	硫酸亚铁	水溶液	135	氯乙烷		135
氢氟酸	40	120	硫酸铵	水溶液	135	1.2三氯乙烷		135
氢溴酸	50	130	硫酸铵	水溶液	135	1.1.2三氯乙烷		65
过氧酸	10	95	硝酸钠	水溶液	135	四氯乙烷		120
过氧酸	70	50	磷酸铵	水溶液	135	氯乙烯		95
次氯酸纳	6-15	95	尿素	水溶液	120	三氯乙烯		135
氯酸钾		100	二氧化碳		80	二氯乙烯		110
铬酸	<40	80	二氧化氯		75	天然气		135
铬酸	50	50	二氧化氯		65	燃料油		135
高猛酸钾		120	氯	元素	95	石蜡油		120
过氧化氢	<30	95	溴	元素	65
过氧化钠		95	碘	元素	65

氟塑料的而腐蚀性能表(仅供参考)

		温度，℃
介质	浓度%	25	200	介质	浓度%	温度，200 ℃
硫酸	0-100	√	√	甲酸		√	√	√
发烟硫酸		√	√	醋酸（乙酸）	0-冰	√	√	√
硝酸	0-100	√	√	醋酸		√	√	√
发烟硫酸		√	√	丙酸		√	√
盐酸		√	√	丙烯酸		√
磷酸		√	√	丙烯酸酐		√	√	√（沸点）
氢氟酸		√	√	甲基丙烯酸		√	√	√（沸点）
氢溴酸		√	√	丁酸		√	√	√
氢碘酸		√	√	辛酸		√	√	√
氢氰酸		√	√	月桂酸		√	√	√
亚硝酸		√	√	软脂酸		√	√	√
亚硝酸		√	√	硬脂酸		√	√	√
氯酸		√	√	油酸		√	√	√
次氯酸		√	√	亚油酸		√	√	√
高氯酸		√	√	松香酸		√	√	√
四磷酸		√	√	脂肪酸		√	√
碳酸		√	√	氯醋酸		√	√	√
铬酸		√	√	乳酸		√	√	√
硅酸		√	√	草酸（乙二酸）		√	√	√
硼酸		√	√	富马酸		√	√	√
砷酸		√	√	柠檬酸		√	√	√
硒酸		√	√	烟酸		√	√	√
氟硅酸		√	√
氟硼酸		√	√
氯磺酸		√	√
王水		√	√
混酸		√	√

介质	浓度%	温度，200 ℃
氢氧化钠		√
氢氧化钾		√
氢氧化铵		√
氢氧化镁		√
氢氧化钙		√
氢氧化铝		√
氢氧化钡		√
氢氧化铁		√
氢氧化亚铁		√
镍盐		√
硫酸镍		√
硝酸镍		√
氯化镍		√
锌盐		√
硫酸锌		√
硝酸锌		√
氯化锌		√

资料整理中.....
