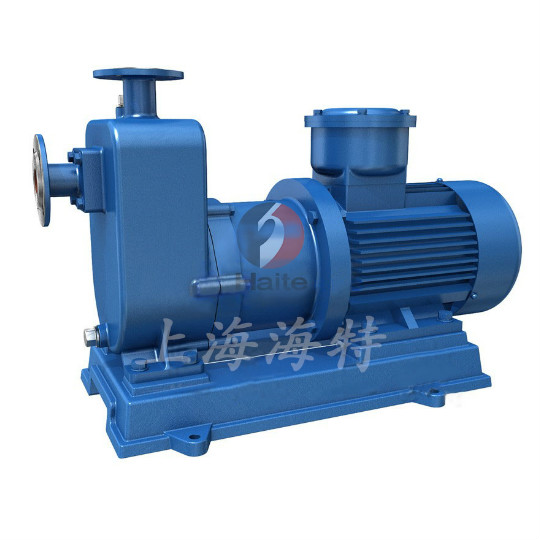

ZCQ自吸磁力驱动泵
下一条：CQ型工程塑料磁力驱动泵

上一条：CQGD磁力管道磁力泵

详细信息 腐蚀性能 资料下载 现场案例
一、ZCQ型自吸式磁力泵商品概述：
    ZCQ型自吸式磁力驱动泵(以下简称自吸泵)该泵以静密封替代动密封，使泵的过流部件处于彻底密封状况，解决了其它泵机械密封无法防止的跑、冒、滴、漏之弊病，泵体及过流部件的资料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等资料制作，既有CQ型磁力驱动泵的功用，又集皂吸于一身，不需底阀和引灌水，自吸高度4米。
二、ZCQ型自吸式磁力泵商品特色：
    该磁力驱动旋涡泵构造紧凑，外形漂亮，体积小，噪音低，运转牢靠，运用修理便利，可广泛用于石油、化工、制药、电镀、印染、食物、科研等单位抽送酸、碱、油类及稀有宝贵液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。
三、ZCQ型自吸式磁力泵作业原理：
     本泵采用外混式轴向回水泵体构造，泵体由吸液室、储液室、蜗壳、回流孔、气液别离室等部份构成，构造见图一。泵启动后，在离心力的效果下，吸水室中的剩下液与进液管路中的空气被叶轮拌和成气混合物，混合物经蜗壳进入气液别离室，跟着速度减慢，致使气水别离，空气由泵出液口排出，液经回水孔回来泵内， 通过多次循环，进液管道中的空气被排净，使泵内构成必定的真空度，达到自吸的效果。
四、ZCQ型自吸式磁力泵类型界说：


类型
口径(mm)
流量 (m3/h)
扬程(m)
电机功率 (kW)
电压
原料
进口
出口
(V)
ZCQ20-12-100
20
12
3
12
0.37
220/380
不锈钢
ZCQ25-20-115
25
20
6.6
15
1.1
380
ZCQ32-25-115
32
25
6.6
15
1.1
380
ZCQ32-25-145
32
25
6.6
25
1.1
380
ZCQ40-32-132
40
32
10.8
20
2.2
380
ZCQ40-32-160
40
32
12
32
4
380
ZCQ50-40-145
50
40
14.4
25
4
380
ZCQ50-40-160
50
40
13.2
32
4
380
ZCQ50-40-200
50
40
7.8
50
5.5
380
ZCQ65-50-145
65
50
16.8
25
5.5
380
ZCQ65-50-160
65
50
27
32
7.5
380
ZCQ80-65-125
80
65
50
20
7.5
380
ZCQ80-65-160
80
65
50
32
15
380
ZCQ80-65-200
80
65
50
50
18.5
380
注:每个类型都可配防爆电机



水泵主要材料的耐腐蚀性能(供参考)

介质浓度(％)聚丙烯浓度(％)A B C
25°C50°C20°C60°C
硫酸60√ <30√Χ
硝酸25√ 20√Ο
盐酸<36√ <38√√
氢氟酸35√ 40√Χ
醋酸<80√ <20√Ο
氢氧化钠100√  √√
重鉻酸钾25√  √√
臭水 Χ  ΟΧ
乙醇 √ <50√√
丙酮 √ 10Ο
四氯乙烷 Ο  ΟΧ
氟利昂22 √  ΟΟ
漂白液CL13%√ CL12.5%ΟΟ
电镀液 √  ΟΧ
照相液 √  √√

介质浓度
(％)		不锈钢浓度
(％)		陶瓷
25°C50°C25°C50°C
硫酸<5√Χ △△
硝酸70△√ △△
盐酸 Χ  △△
氢氟酸 Χ 0～100Χ
醋酸<20√√ △△
氢氧化钠70√√ ΟΧ
重鉻酸钾40～60△△10～20△△
臭水 Ο  △△
乙醇 △√ △△
丙酮 △△ △
四氯乙烷50△△ △△
氟利昂22 △  △△
漂白液CL12%Χ  △△
电镀液    △△
照相液 △  △△

注：△为优良；√为良好；Ο为可用，但有明显腐蚀；Χ腐蚀严重，不适用。


PVDF的物理机械性能

性能单位按照
密度g/cm31.75-1.79
比度cm3/g0.56-0.75
熔点范围0c155-170
折光率n25D1.42
成型收缩率%2-3
拉伸强发(屈服)Mpa28-41
拉伸强发(断裂)Mpa31-52
伸长率(断裂)%100-400
冲击强度(无缺口)KJ/m107-214
压缩强度Mpa55-69
硬度(邵氏D) 70-80
耐磨mg/1000r7.0-9.0
极限氧指数(l0 I)%44
燃烧速率 V-D
电阻率u1941.0x10 15
介电常用数10 31 CYCles9.7

聚偏氟乙烯(PVDF)耐化学介质性能

化学介质浓度
(％)		最高使用温度℃化学介质浓度
(％)		最高使用温度℃化学介质浓度
(％)		最高使用温度℃
盐酸36135氢氧化氢<1085乙醇 135
硫酸<60120氢氧化氢5050乙醚 50
硫酸80-9395碳氧化铵 110甲醛3750
硫酸9065碳氧化钙 135丙酮10%水溶液50
硝酸<5050碳酸纳水溶液135肼水溶液95
磷酸<85135碳酸氢钠水溶液120苯 75
磷酸85110氨水 110苯胺 50
醋酸10110盐水 135甲苯 85
醋酸8080磷酸氢钠水溶液120苯酚 50
醋酸10050磷酸钙水溶液135氯苯 135
三氯醋酸<1095氧化钙水溶液135萘 95
三氯醋酸5050氧化钾水溶液135氯甲烷 135
草酸 50氧化铵水溶液135三氯甲烷 50
苯磺酸水溶液50三氧化铁水溶液135四氯化碳 135
氢氟酸40-10095硫酸亚铁水溶液135氯乙烷 135
氢氟酸40120硫酸铵水溶液1351.2三氯乙烷 135
氢溴酸50130硫酸铵水溶液1351.1.2三氯乙烷 65
过氧酸1095硝酸钠水溶液135四氯乙烷 120
过氧酸7050磷酸铵水溶液135氯乙烯 95
次氯酸纳6-1595尿素水溶液120三氯乙烯 135
氯酸钾 100二氧化碳 80二氯乙烯 110
铬酸<4080二氧化氯 75天然气 135
铬酸5050二氧化氯 65燃料油 135
高猛酸钾 120氯元素95石蜡油 120
过氧化氢<3095溴元素65
过氧化钠 95碘元素65

氟塑料的而腐蚀性能表(仅供参考)

  温度，℃
介质浓度%25200介质浓度%温度，200 ℃
硫酸0-100√√甲酸 √√√
发烟硫酸 √√醋酸（乙酸）0-冰√√√
硝酸0-100√√醋酸 √√√
发烟硫酸 √√丙酸 √√
盐酸 √√丙烯酸 √
磷酸 √√丙烯酸酐 √√√（沸点）
氢氟酸 √√甲基丙烯酸 √√√（沸点）
氢溴酸 √√丁酸 √√√
氢碘酸 √√辛酸 √√√
氢氰酸 √√月桂酸 √√√
亚硝酸 √√软脂酸 √√√
亚硝酸 √√硬脂酸 √√√
氯酸 √√油酸 √√√
次氯酸 √√亚油酸 √√√
高氯酸 √√松香酸 √√√
四磷酸 √√脂肪酸 √√
碳酸 √√氯醋酸 √√√
铬酸 √√乳酸 √√√
硅酸 √√草酸（乙二酸） √√√
硼酸 √√富马酸 √√√
砷酸 √√柠檬酸 √√√
硒酸 √√烟酸 √√√
氟硅酸 √√
氟硼酸 √√
氯磺酸 √√
王水 √√
混酸 √√

介质浓度%温度，200 ℃
氢氧化钠 √
氢氧化钾 √
氢氧化铵 √
氢氧化镁 √
氢氧化钙 √
氢氧化铝 √
氢氧化钡 √
氢氧化铁 √
氢氧化亚铁 √
镍盐 √
硫酸镍 √
硝酸镍 √
氯化镍 √
锌盐 √
硫酸锌 √
硝酸锌 √
氯化锌 √
资料整理中.....

我厂自吸式磁力泵荣誉客户：

太原理工大学

江苏新春兴再生资源有限责任公司

江苏泰仓农化有限公司

金利油脂（苏州）有限公司

江西鸿远制药有限公司

九江冠力新材料有限公司
