JMZ型不锈钢自吸酒泵

产品特点

该不锈钢自吸泵采用新型机械密封组装,安装防爆,长年不漏,适合输送-35~+120℃的各种酒精、饮料、乳品、药剂、汽油、溶剂油、糖浆等。

本泵具有结构紧凑、操作简便、体积小、重量轻、性能稳定、不用底阀、起动是不需引灌等特点。该泵更换3~4个零件后便可用于输送浓浆、酸、碱、盐等液体。

安装与拆装:

安装

1、泵可按"泵外形安装尺寸表"进行打基础和确定底脚螺栓位巧。但是最好等泵运到现声后按底座尺寸进行施工。
2、自吸式磁力泵装于基础上,可用垫铁调整机组水平,用水平仪检查还将和电机轴的水平、要重新检查和调整泵轴心和电机轴心的同心度,用刀口平尺和塞尺检和联轴器外圆、上、下、左、右的差数均不得超过0.15毫米。两联轴器端面间偏差不超过0.2毫米。
3、不应用泵承受管路重量,管路得量应有管路支撑设备承受。
4、按装结束应用手转动联轴器看是否轻松灵活,有无卡滞现象。

拆装

1 、拧下轴承体与泵体连接的四个螺丝,同时将机械密封和泵盖松开。
2、拧开叶轮嫘母(右旋)取下叶轮、键和泵盖,再将机械密封从泵盖中取下。
3、用拉子拉下联轴器然后拆下键,轴承端盖,最后将轴和轴承拆开。
4、泵的装配顺序按上述相反进行。
5、吸泵的进口束节重装时,请注意阻水阀应向正面,以便与阻水阀正面贴合保证自吸效果。

机械密封安装:

1 、更换机械密封时,应注意规格,型号都要与原来的相符。
2、在安装机械密封过程中,应保持清洁, 不许敲打密封原件.以防损伤和破坏。
3 、装大小密封阀和动静环时表面应涂上一层清洁的机油和透明油。
4、将静环和大胶圈装入泵盖,然后一起装上轴上(注意:动环销必须对准叶轮的传动孔)。
5、 将弹资座、弹簧,推坏组成-体.以弹簧座面为作力点,将其推上主轴,其推力以弹簧压缩 2-4mm后在轴上滑动为宜。如弹簧尚未压,即可滑动,则表示动环与主轴配合偏松,摩擦力偏小,如弹簧缩6mm以上,动坏和密封圈仍不能在轴上滑动,则说 明配合偏紧.应以检查机械密封是否与原来的相符合。

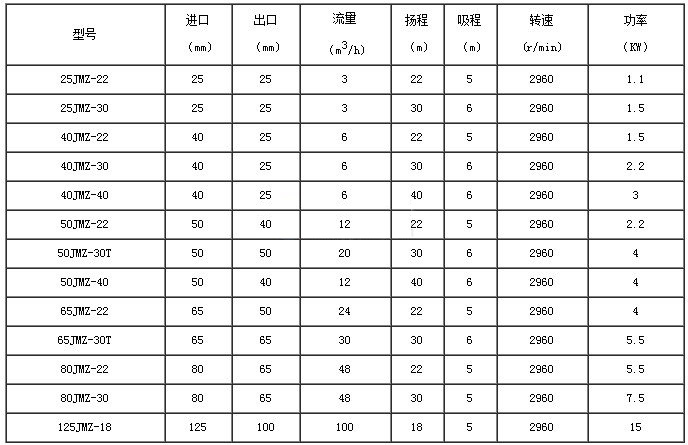

性能参数:

适用范围:

不含固体颗粒腐蚀液体、强酸、强碱、乙醇、漂白剂、照相液、硝酸、盐酸、氢氟酸、醋酸、氢氧化纳、丙酮、四氧乙烷、海水、盐水等等。

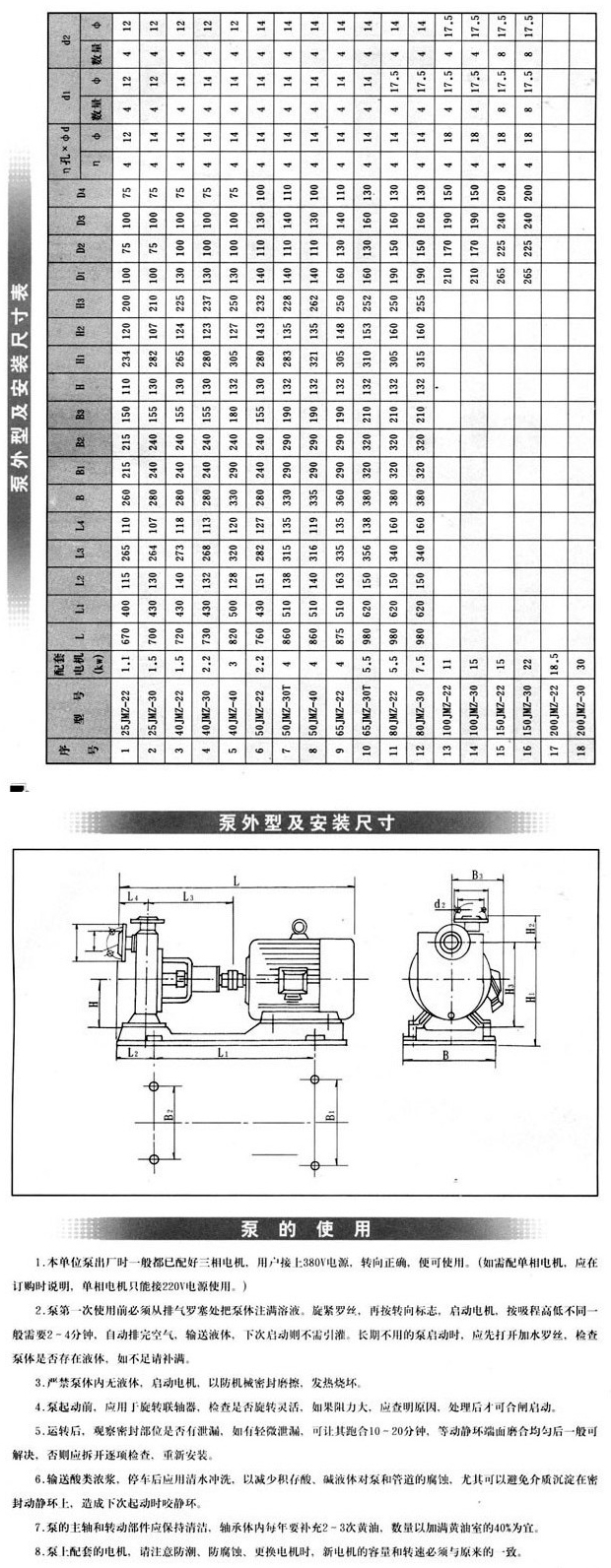

安装尺寸图:

水泵主要材料的耐腐蚀性能(供参考)

介质浓度(%)聚丙烯浓度(%)A B C
25°C50°C20°C60°C
硫酸60 <30Χ
硝酸25 20Ο
盐酸<36 <38
氢氟酸35 40Χ
醋酸<80 <20Ο
氢氧化钠100
重鉻酸钾25
臭水 Χ  ΟΧ
乙醇  <50
丙酮  10Ο
四氯乙烷 Ο  ΟΧ
氟利昂22   ΟΟ
漂白液CL13% CL12.5%ΟΟ
电镀液   ΟΧ
照相液

介质浓度
(%)
不锈钢浓度
(%)
陶瓷
25°C50°C25°C50°C
硫酸<5Χ
硝酸70
盐酸 Χ
氢氟酸 Χ 0~100Χ
醋酸<20
氢氧化钠70 ΟΧ
重鉻酸钾40~6010~20
臭水 Ο
乙醇
丙酮
四氯乙烷50
氟利昂22
漂白液CL12%Χ
电镀液
照相液

注:△为优良;√为良好;Ο为可用,但有明显腐蚀;Χ腐蚀严重,不适用。


PVDF的物理机械性能

性能单位按照
密度g/cm31.75-1.79
比度cm3/g0.56-0.75
熔点范围0c155-170
折光率n25D1.42
成型收缩率%2-3
拉伸强发(屈服)Mpa28-41
拉伸强发(断裂)Mpa31-52
伸长率(断裂)%100-400
冲击强度(无缺口)KJ/m107-214
压缩强度Mpa55-69
硬度(邵氏D) 70-80
耐磨mg/1000r7.0-9.0
极限氧指数(l0 I)%44
燃烧速率 V-D
电阻率u1941.0x10 15
介电常用数10 31 CYCles9.7

聚偏氟乙烯(PVDF)耐化学介质性能

化学介质浓度
(%)
最高使用温度℃化学介质浓度
(%)
最高使用温度℃化学介质浓度
(%)
最高使用温度℃
盐酸36135氢氧化氢<1085乙醇 135
硫酸<60120氢氧化氢5050乙醚 50
硫酸80-9395碳氧化铵 110甲醛3750
硫酸9065碳氧化钙 135丙酮10%水溶液50
硝酸<5050碳酸纳水溶液135水溶液95
磷酸<85135碳酸氢钠水溶液120 75
磷酸85110氨水 110苯胺 50
醋酸10110盐水 135甲苯 85
醋酸8080磷酸氢钠水溶液120苯酚 50
醋酸10050磷酸钙水溶液135氯苯 135
三氯醋酸<1095氧化钙水溶液135 95
三氯醋酸5050氧化钾水溶液135氯甲烷 135
草酸 50氧化铵水溶液135三氯甲烷 50
苯磺酸水溶液50三氧化铁水溶液135四氯化碳 135
氢氟酸40-10095硫酸亚铁水溶液135氯乙烷 135
氢氟酸40120硫酸铵水溶液1351.2三氯乙烷 135
氢溴酸50130硫酸铵水溶液1351.1.2三氯乙烷 65
过氧酸1095硝酸钠水溶液135四氯乙烷 120
过氧酸7050磷酸铵水溶液135氯乙烯 95
次氯酸纳6-1595尿素水溶液120三氯乙烯 135
氯酸钾 100二氧化碳 80二氯乙烯 110
铬酸<4080二氧化氯 75天然气 135
铬酸5050二氧化氯 65燃料油 135
高猛酸钾 120元素95石蜡油 120
过氧化氢<3095元素65
过氧化钠 95元素65

氟塑料的而腐蚀性能表(仅供参考)

  温度,℃
介质浓度%25200介质浓度%温度,200 ℃
硫酸0-100甲酸
发烟硫酸 醋酸(乙酸)0-冰
硝酸0-100醋酸
发烟硫酸 丙酸
盐酸 丙烯酸
磷酸 丙烯酸酐 √(沸点)
氢氟酸 甲基丙烯酸 √(沸点)
氢溴酸 丁酸
氢碘酸 辛酸
氢氰酸 月桂酸
亚硝酸 软脂酸
亚硝酸 硬脂酸
氯酸 油酸
次氯酸 亚油酸
高氯酸 松香酸
四磷酸 脂肪酸
碳酸 氯醋酸
铬酸 乳酸
硅酸 草酸(乙二酸)
硼酸 富马酸
砷酸 柠檬酸
硒酸 烟酸
氟硅酸
氟硼酸
氯磺酸
王水
混酸

介质浓度%温度,200 ℃
氢氧化钠
氢氧化钾
氢氧化铵
氢氧化镁
氢氧化钙
氢氧化铝
氢氧化钡
氢氧化铁
氢氧化亚铁
镍盐
硫酸镍
硝酸镍
氯化镍
锌盐
硫酸锌
硝酸锌
氯化锌
