当前位置：首页 > 油泵> 2CY齿轮式输油泵

2CY齿轮式输油泵

下一条：CYZ-A型自吸式离心油泵

上一条：已经没有了

详细信息腐蚀性能资料下载现场案例

产品概述

1、本泵适用于输送各种有润滑性的液体，温度不高于70℃，如需高温200℃，同本单位联系可配用耐高温材料即可，粘度为5×10-5～1.5×10-3m2/s。

2、本泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体，如汽油、笨等。

本型泵在泵体中装有一对回转齿轮，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。泵运转时主动齿轮带动被动齿轮旋转，当齿轮脱开啮合时在吸入侧就形成局部真空，液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧，单级单吸油泵齿轮进入啮合时液体被挤出而排出泵外。

结构说明：

本产品由泵体、齿轮、前后泵盖、安全阀、轴承及密封装置等零、部件组成。

1、泵体、前后盖等零件为灰铸铁件，齿轮用优质碳素钢制作；亦可根据用户需要用铜材或不锈钢制作。

2、安全阀。

2CY系列齿轮式润滑泵自身不带安全阀，用户在使用时需自行在管路系统中安装安全阀。KCB,2CY系列齿轮式输油泵在后泵盖或泵体上方装有安全阀，当泵或排出管道发生故障或将排出阀门完全关闭而产生高压和高压?击时安全阀就会自动打开，卸除部分或全部的高压液体回到吸入腔，从而对泵及管道起到安全保护作用。

3、轴承。

2CY系列齿轮式润滑泵全部采用DU轴承；可根据用户要求采用锡青铜轴承。&0818.3-83.3、2CY1.1齿轮式输油泵采用DU轴承；可根据用户要求采用锡青铜轴承。

KCB133-960、2CY8-60齿轮式输油泵有采用DU轴承，锡青铜轴承和滚动轴承三种结构，需在订货时注明。订货时未注明者均按DU轴承结构供货。

轴承为内置型式，依靠被输送介质进行润滑；011轴承和锡青铜轴承能在非润滑性介质中工作。

4、轴封。

本系列产品的轴端密封有骨架油封、机械密封及填料密封三种结构。

a. 骨架油封：骨架油封的特点是维护、更换方便，成本低，但寿命较短。丁晴胶骨架油封适用于1001：以下工作环境；氟橡胶骨架油封适用于200℃以下工作环境。
b. 1机械密封：机械密封的特点是密封可靠、寿命长，成本高。机械密封的基体用不锈钢制造，动、静环视介质不同分别由YG8硬质合金或YG8-石墨制造，使用温度在200℃以下。
c. 填料密封：填料密封仅用于高温油泵，其特点是耐高温，有少量泄漏。使用过程中需根据泄漏情况经常进行调整，使用温度在250℃：以下。

用户需何种型式的密封结构需在订货时注明。凡订货时未注明者均按丁晴胶骨架油封结构供货。

5、进、出油口型式。

2CY系列齿轮式润滑泵进、出油口为与口径对应的英制管螺纹（G),直接制作在泵体上。

KCB18.3-200、2CY1.1-12齿轮式输油泵配带管螺?口的腰形法兰；其余泵不配带法兰，当用户需要配带法兰时，应在订货中注明。

6、泵与电机用弹性联轴器连接，并安装在公共底盘上。

型号定义

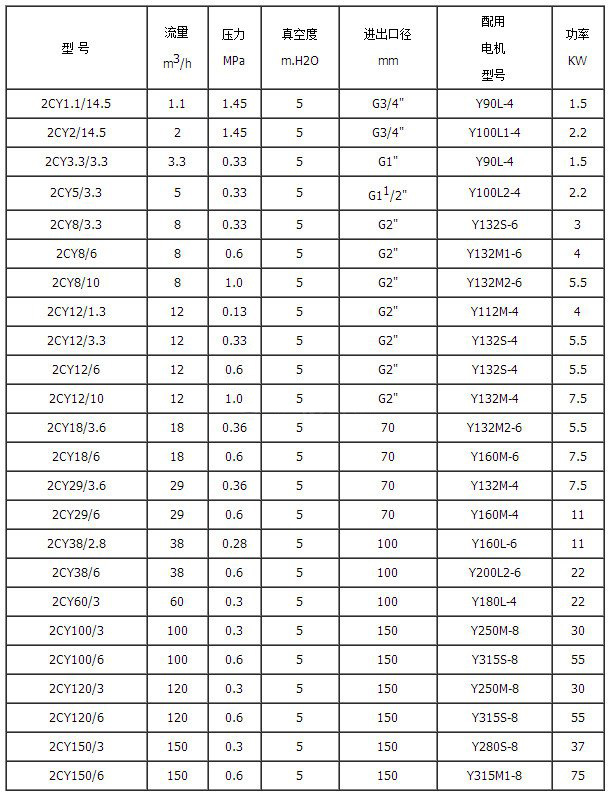

性能参数

适用范围

1、本泵适用于输送各种有润滑性的液体，温度不高于70℃，如需高温200℃，同本单位联系可配用耐高温材料即可，粘度为5×10-5～1.5×10-3m2/s。

2、本泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体，如汽油、笨等。
本型泵在泵体中装有一对回转齿轮，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。泵运转时主动齿轮带动被动齿轮旋转，当齿轮脱开啮合时在吸入侧就形成局部真空，液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧，齿轮进入啮合时液体被挤出而排出泵外。

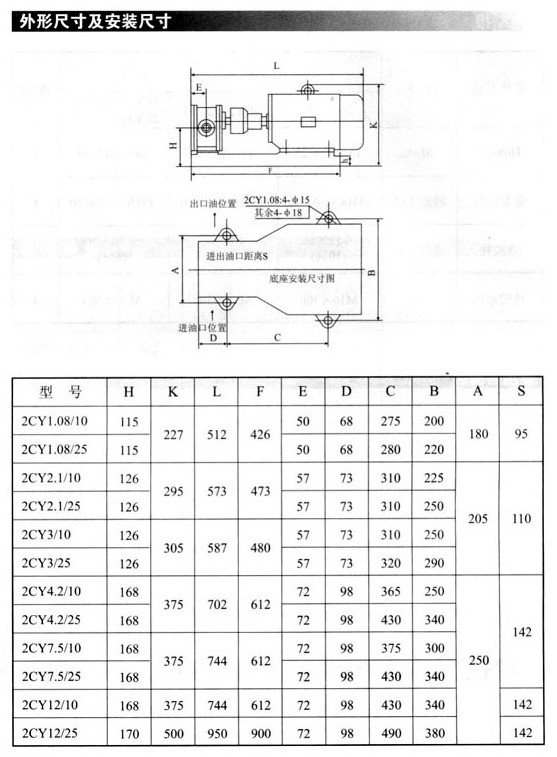

安装尺寸图

水泵主要材料的耐腐蚀性能(供参考)

介质	浓度(％)	聚丙烯		浓度(％)	A B C
介质	浓度(％)	25°C	50°C	浓度(％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
盐酸	<36	√		<38	√	√
氢氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氢氧化钠	100	√			√	√
重鉻酸钾	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
电镀液		√			Ο	Χ
照相液		√			√	√

介质	浓度 (％)	不锈钢		浓度 (％)	陶瓷
介质	浓度 (％)	25°C	50°C	浓度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
盐酸		Χ			△	△
氢氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氢氧化钠	70	√	√		Ο	Χ
重鉻酸钾	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
电镀液					△	△
照相液		△			△	△

注：△为优良；√为良好；Ο为可用，但有明显腐蚀；Χ腐蚀严重，不适用。

PVDF的物理机械性能

性能	单位	按照
密度	g/cm3	1.75-1.79
比度	cm3/g	0.56-0.75
熔点范围	0c	155-170
折光率	n25D	1.42
成型收缩率	%	2-3
拉伸强发(屈服)	Mpa	28-41
拉伸强发(断裂)	Mpa	31-52
伸长率(断裂)	%	100-400
冲击强度(无缺口)	KJ/m	107-214
压缩强度	Mpa	55-69
硬度(邵氏D)		70-80
耐磨	mg/1000r	7.0-9.0
极限氧指数(l0 I)	%	44
燃烧速率		V-D
电阻率	u194	1.0x10 15
介电常用数	10 31 CYCles	9.7

聚偏氟乙烯(PVDF)耐化学介质性能

化学介质	浓度 (％)	最高使用温度℃	化学介质	浓度 (％)	最高使用温度℃	化学介质	浓度 (％)	最高使用温度℃
盐酸	36	135	氢氧化氢	<10	85	乙醇		135
硫酸	<60	120	氢氧化氢	50	50	乙醚		50
硫酸	80-93	95	碳氧化铵		110	甲醛	37	50
硫酸	90	65	碳氧化钙		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸纳	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氢钠	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		50
醋酸	10	110	盐水		135	甲苯		85
醋酸	80	80	磷酸氢钠	水溶液	120	苯酚		50
醋酸	100	50	磷酸钙	水溶液	135	氯苯		135
三氯醋酸	<10	95	氧化钙	水溶液	135	萘		95
三氯醋酸	50	50	氧化钾	水溶液	135	氯甲烷		135
草酸		50	氧化铵	水溶液	135	三氯甲烷		50
苯磺酸	水溶液	50	三氧化铁	水溶液	135	四氯化碳		135
氢氟酸	40-100	95	硫酸亚铁	水溶液	135	氯乙烷		135
氢氟酸	40	120	硫酸铵	水溶液	135	1.2三氯乙烷		135
氢溴酸	50	130	硫酸铵	水溶液	135	1.1.2三氯乙烷		65
过氧酸	10	95	硝酸钠	水溶液	135	四氯乙烷		120
过氧酸	70	50	磷酸铵	水溶液	135	氯乙烯		95
次氯酸纳	6-15	95	尿素	水溶液	120	三氯乙烯		135
氯酸钾		100	二氧化碳		80	二氯乙烯		110
铬酸	<40	80	二氧化氯		75	天然气		135
铬酸	50	50	二氧化氯		65	燃料油		135
高猛酸钾		120	氯	元素	95	石蜡油		120
过氧化氢	<30	95	溴	元素	65
过氧化钠		95	碘	元素	65

氟塑料的而腐蚀性能表(仅供参考)

		温度，℃
介质	浓度%	25	200	介质	浓度%	温度，200 ℃
硫酸	0-100	√	√	甲酸		√	√	√
发烟硫酸		√	√	醋酸（乙酸）	0-冰	√	√	√
硝酸	0-100	√	√	醋酸		√	√	√
发烟硫酸		√	√	丙酸		√	√
盐酸		√	√	丙烯酸		√
磷酸		√	√	丙烯酸酐		√	√	√（沸点）
氢氟酸		√	√	甲基丙烯酸		√	√	√（沸点）
氢溴酸		√	√	丁酸		√	√	√
氢碘酸		√	√	辛酸		√	√	√
氢氰酸		√	√	月桂酸		√	√	√
亚硝酸		√	√	软脂酸		√	√	√
亚硝酸		√	√	硬脂酸		√	√	√
氯酸		√	√	油酸		√	√	√
次氯酸		√	√	亚油酸		√	√	√
高氯酸		√	√	松香酸		√	√	√
四磷酸		√	√	脂肪酸		√	√
碳酸		√	√	氯醋酸		√	√	√
铬酸		√	√	乳酸		√	√	√
硅酸		√	√	草酸（乙二酸）		√	√	√
硼酸		√	√	富马酸		√	√	√
砷酸		√	√	柠檬酸		√	√	√
硒酸		√	√	烟酸		√	√	√
氟硅酸		√	√
氟硼酸		√	√
氯磺酸		√	√
王水		√	√
混酸		√	√

介质	浓度%	温度，200 ℃
氢氧化钠		√
氢氧化钾		√
氢氧化铵		√
氢氧化镁		√
氢氧化钙		√
氢氧化铝		√
氢氧化钡		√
氢氧化铁		√
氢氧化亚铁		√
镍盐		√
硫酸镍		√
硝酸镍		√
氯化镍		√
锌盐		√
硫酸锌		√
硝酸锌		√
氯化锌		√
