产品概述：
SK系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空和压力。但吸入气体允许混有少量液体。SK水环真空泵及压缩机被广泛应用于机械、石油、化工、制药、食品、制糖工业及电子领域。由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易爆炸气体时，不易发生危险。所以其应用更加广泛。
叶轮偏心地安装在泵体内，起动时向泵内注入一定高度的水作为工作液，当叶轮按图示方向旋转时，水受离心力的作用在泵体内壁形成一旋转的封闭水环，水环上部内表面与轮毂相切，水环的下部内表面刚好与叶片顶端接触。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成与叶片数目相等的若干个小腔。如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端盖上的吸气口相通，其空间内的气体压力降低，此时气体被吸入，当吸气终也时小腔则与吸气口隔绝；当叶轮在180°到360°的旋转过程中，水环内表面渐渐与轮毂靠近，小腔由大变小，其空间内气体压力升高，高于排气口压力时，当小腔与排气口相通时，气体被排出。叶轮每旋转一周，叶片间空间（小腔）吸、排气一次，若干小腔不停地工作，如此往复，泵就连续不断地抽吸或压送气体。
由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排走，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。当排出的气体不再利用时，在泵排气口一端接有汽水分离器（可自己制作一水箱代替），废气和所带的部分水排入汽水分离器后，气体由排气管排出，水由于重力作用留在分离器内并经回水管供至泵内循环使用。随着工作时间的处长，工作液温度会不断地升高，这时需给汽分离器加入一定量的冷水（可以用自来水），以降低工作液的温度，保证泵能达到所要求的技术要求和性能指标。
特点：
SK直联式水环真空泵可直接从大气压起动抽气。机泵同轴、结构紧凑、维修方便、铜叶轮材质。
工作原理：

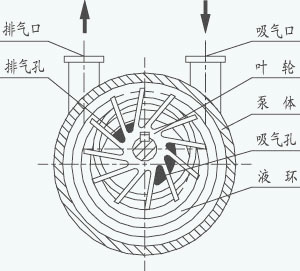

SK系列直联水环式真空泵为 悬臂式结构，如图一所示、叶轮（1）偏心的装在泵体（2）内，因此当叶轮旋转时，水受离心力的作用，在泵壁上形成一旋转水环（3），水环上部与轮毂相切， 沿箭头方向旋转，在前半转的过程中，水环内表面逐渐与轮离，因此在叶轮片间形成空间并逐渐扩大，这样就从吸气口吸入气体，在后半转的过程中，水环内表面逐 渐与轮毂靠近，叶片间的空间体积逐渐减小，叶片间的气体被压缩而排出。
SK系列直联水环式真空泵如此，叶轮每旋转一周，叶片间的空间积就改变一次，每个叶片间的水便活塞一样往复一次，SK系列直联水环式真空泵就连续不断的抽吸气体。
由于在工作中，水会发热，同时一部分水和气体一块排起，所以泵在工作中，必须不断的供给冷水，以冷却和补充泵内消耗的水。
当SK系列直联水环式真空泵排出的气体是废气时，在排气端可接一水箱，废气和带出的一部分水排入水箱后，气体再由水箱的排气管排出，而水就落入水箱的底部经回水管再回到泵内使用。如果水循环时间长了水便发热，这时再从水箱供水处供给一定能量的冷水。
性能参数：
适用范围：
SK水环真空泵及压缩机被广泛应用于机械、石油、化工、制药、食品、制糖工业及电子领域。
泵由泵体、前后端盖、叶轮、轴等零件组成。进气管和排气管通过安装在端盖上的园盘之上的吸气孔及排气孔与泵腔相连，叶轮用键固定于轴上，偏心地安装在泵体中。泵两端的总间隙由泵体和园盘之间的垫来调整，叶轮与前、后园盘之间的间隙由轴套（SK-1.5/3/6）推动叶轮来调整，两端间隙保证均匀。而SK-42以上泵，轴与叶轮为过盈配合，此间隙由前端定位时确定。SK-42/60/85/120无轴套，其余结构与SK-6/12/30相同。叶轮两端面与前、后园盘的间隙决定了气体在泵腔内由进气口至排气口流动中损失的大小及其极限压力。
填料安装在两端盖内，密封水经由端盖中的小孔进入填料中，冷却填料及加强密封效果。叶轮形成水环所需的补充水由供水管供给（自来水），供水管也可与汽水分离器连在一起循环供水。
密封形式采用机械密封时，机械密封安装在填料空腔，无需填料，填料压盖换成机械密封压盖，其余结构相同。
轴承由园螺母固定在轴上。
在端盖上安装有园盘，园盘上设有吸、排气孔和橡皮球阀。橡皮球阀的作用是当叶轮叶片间的气体压力达到排气压力时，在排气口以前就将气体排出，养活了因气体压力过大而消耗的功率，降低了功率消耗。
安装尺寸图：
水泵主要材料的耐腐蚀性能(供参考)
注：△为优良；√为良好；Ο为可用，但有明显腐蚀；Χ腐蚀严重，不适用。PVDF的物理机械性能
聚偏氟乙烯(PVDF)耐化学介质性能
氟塑料的而腐蚀性能表(仅供参考)
