结构说明：
单级离心泵 IS、IR型卧式单级单吸清水离心泵为后开式，拆开泵盖和叶轮时不需拆卸吸水和排出管路。悬架内装有两个滚珠轴承，用机器油或润滑脂润滑。泵通过弹性联轴器由电动机直接驱动。涡室、脚、进水法兰和出水法兰铸成一个整体。
装配与拆卸：
泵在装配前应首先检壹零件有无影响装配的缺陷，并擦洗干净，方可进行装配。1、予先可将各处的连接螺栓，丝堵等分别拧紧在相应的零件上。2、予先可将0形密封圈、纸垫、毛毡等分别放置在相应的零件上。3、予先可将密封环和填料、填料环、填料压盖等依次装到泵盖内。4、将滚动轴承装到轴上，然后装到悬架内，再合上压盖，压紧滚动轴承，并在轴上套上连接螺栓。5、将轴套装在轴上，再将泵盖装在悬架上，然后再将叶轮、止动垫围.叶轮螺母等装上并拧紧。最后将上述组件装到泵体内，并拧紧泵体、泵盖上的连接螺栓。
在上述装配过程中，立式管道离心泵一些小件如平键、档油盘、档水?轴套内0形密封围等容易遣漏或装钳顺序，应特别注意。
泵拆卸顺序基本上可按装配顺序的反向进行。
安装
泵安装的好坏对泵的运行和寿命有重要影响，所以安装和校正必须仔细进行。泵的外形及安装尺寸。
1、安装和校正：
1) 清除底座上的油腻和污垢，把底座放在地基上。2) 用水平仪检查底座的水平度，允许用楔铁找平。3) 用水泥浇灌底座和地脚螺栓孔眼。4) 水泥干固后应检查底座和地脚螺栓孔眼是否松动，合适后拧紧地脚螺栓，重新检查水平度。5) 清理底座的支持平面，水泵脚及电机脚的平面，并把水录和电机安装到底座上去。6) 联轴器之间应保持一定的间隙，检查水泵轴和电机轴中心线是否一致，可用薄垫片调整使其同心。立式离心泵测量联轴器的外园上下，左右的差刖不得超过0.1mm，两联轴器端面间隙一周上最大和最小的间咪差别不得超过0.3(mm
2、安装说明：
1) 泵的安装高度，管路的长度.直径、流速应符合计算，力求减少不必要的损失。2) 长距输送时应取较大的管径，泵的管路应有自己的支架，不允件管路的重量加在泵上，避免把泵压坏。3) 排出管路如装逆止阀应装在闸阀的外面。
IS、IR型卧式单级单吸清水离心泵起动停止与运转：
1、起动：
1) 应在机^联结前确定是电动机的旋转方向是否正确，泵的运转是否灵活。2) 关闭吐出管路上的闲阀。3) 向泵内灌满水，或用真空泵引水。4) 接通电源，当泵达到正常转速后，再逐渐打开吐出管路上的闸阀，并调节到所需要的工况，在吐出管上的闸阀关闭的情况下，泵连续工作的时间不得超过3分钟。
2、停止：
1) 逐渐关闭吐出管路上的闸阀，切断电源。2) 如环境温度低于0℃，应将泵内水放出，以免冻裂。3) 如长期停止使用，应将泵拆卸清洗上油，包装保管。
3、运转：
1）.在开车及运转过程中，必须注意观察仪表读数，轴承发热，填料漏水和发热及的振动和杂音等是否正常， 如果发现异常情况，应即时处理。2）.轴承温度最高不大于80℃，轴承温度不得比周围温度超过40℃。3).填料正常，漏水应该是少量均?。4).轴承油位应保持在正常位置上，不能过高或过低，过低时应及时补充润滑油。5).如密封环和叶轮配合部位的间隙磨损过大应更换新的密封环。

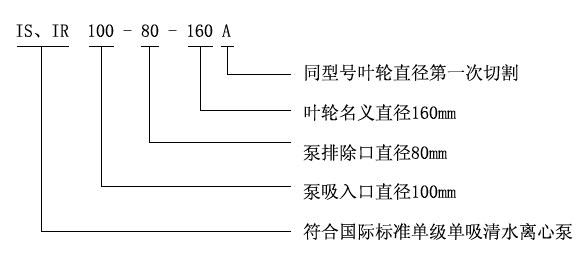

型号定义：
性能参数：
适用范围：
用途及特点：
IS、IR型泵是卧式单级单吸清水离心泵，用于工农业及城市、排水、消防供水等。供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。IS、IR型泵系根据国际标准IS02858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。它是我国推广的节能泵类产品之一。本离心泵结构简单，性能可靠，体积小，重量轻，抗汽蚀性能好，电耗低，使用维修方便。IS、IR型泵通用性广，全系列共140种规格，但只用四种轴；同一规格的轴，轴承，轴封，能互换；全系列泵的悬架也只有四种。泵转速分为2900和1450转／分两种。性能如下： 2900转／分 1450转／分最大流量： 240米3／分400米3／分最高总扬程： 125米 55米最高转速： 3500转／分(用于60调波电源时，叶轮直径有所减少)最高工作温度：80℃允许吸入管路压力0.3MPa，泵的最高使用压力1.6MPa。

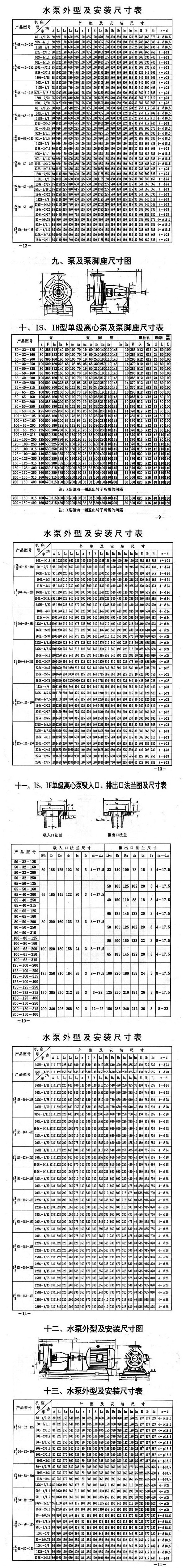

安装参数图：
水泵主要材料的耐腐蚀性能(供参考)
注：△为优良；√为良好；Ο为可用，但有明显腐蚀；Χ腐蚀严重，不适用。PVDF的物理机械性能
聚偏氟乙烯(PVDF)耐化学介质性能
氟塑料的而腐蚀性能表(仅供参考)
