当前位置: 首页 > 离心泵> FSB系列氟塑料合金离心泵
FSB系列氟塑料合金离心泵

产品特点:

FSB型氟塑料合金离心泵按国际标准设计,泵体采用金属外壳内衬聚全氟乙丙烯(F46),泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型,轴封采用外装式波纹管机械密封,静环选用99%氧化铝陶瓷或氮化硅,动环采用四氟填充材料,耐腐耐磨,适用于输送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质,是目前世界上最强耐腐蚀装备之一。其具有结构紧凑合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修方便、流道光滑、效率高,节约能源等优点。杜绝跑、冒、滴、漏,广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。
本司化工泵全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

参考技术:

流量:3.6~100m3/h;
扬程:15~55m;
转速:2900r/min;
功率:1.5~18.5KW;
进口直径:25~100mm;
适用温度:-20℃~120℃。

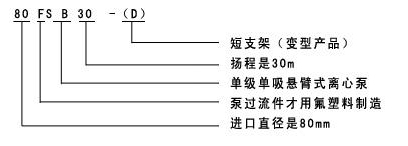

型号意义:

使用说明安装及注意事项:

1.在安装前应对泵和电机进行检?,各部分应完好无损,泵内无杂物。
2.将本泵放置水平位置上接上进、出管和接通电源.最后用手盘动联轴器.检?有无碰擦现象.转动轻松均?则安装结束。
3.塑料合金泵钢度较金属差,故管路重量不能直接压在泵体上,迸、出口管路应另加支架承受.扬程高的泵在出口还应安装逆止阀.以防突然停机的水锤破坏。
4.所有接合处必须保持密封.以防漏气、液影响泵的工作性能。
5.运转过程中如发现撅动或不正常声音时.应立即停车检?原因.故降排除后才能工作。

FSB系列氟塑料合金离心泵的气动与停车:

1.往水泵内注足液体(引液)。
2.桧?支架油室的油位是否在规定范围内。
3.检?电动机运转方向.调看泵的旋转标记。
4.关闭出口阀门及压力表旋塞。
5.启动电机.打开压力表旋塞.慢慢打开出口阀门,当压
6.重要停车时,首先关闭出水阀,再切断电源。
力表指针指到需要的位置时.停止出水阀门大小的调整。

拆卸与安装:

泵的拆卸

1.泵与电机联接用爪型联轴器连接,拆卸时先松掉支架与底座的4只连接螺栓.使泵与电机脱开。
2.松开泵体后盖的连接螺栓.用木柄轻击泵体脱开。
3.松开叶轮轴与泵轴莫氏锥度连接在连轴器中的吊紧螺栓。
4.松开机械密封动!不固定螺钉,用木锤轻击连轴器中心吊紧螺栓,叶轮轴与泵轴莫氏锥度松开后拉出叶轮、后盖、密封件动环.松开后盖上压盖螺钉.取出?坏。
5.松开泵轴左右压盖螺钉.取出泵轴、轴承、清洗支架油室。

装配

按拆卸的相反顺序将密封件动环、环、后盖、压盖、叶轮、泵体等装上紧定螺栓。

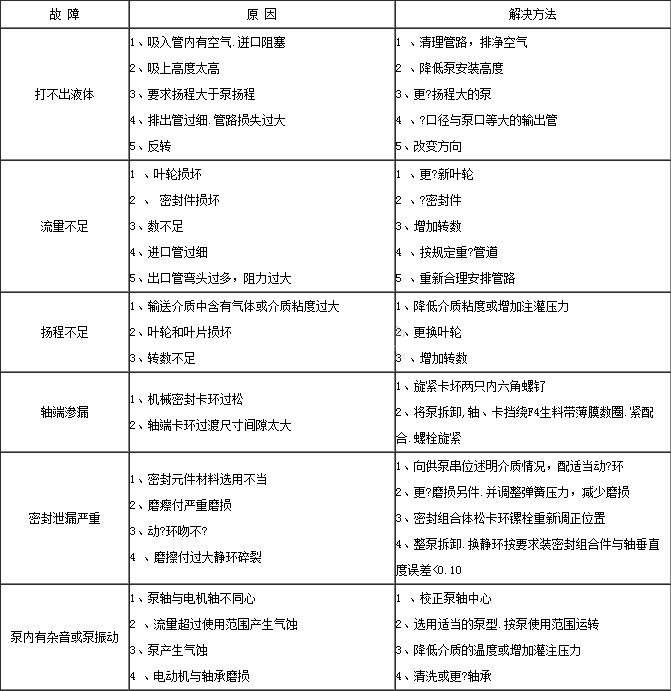

故障与排除:

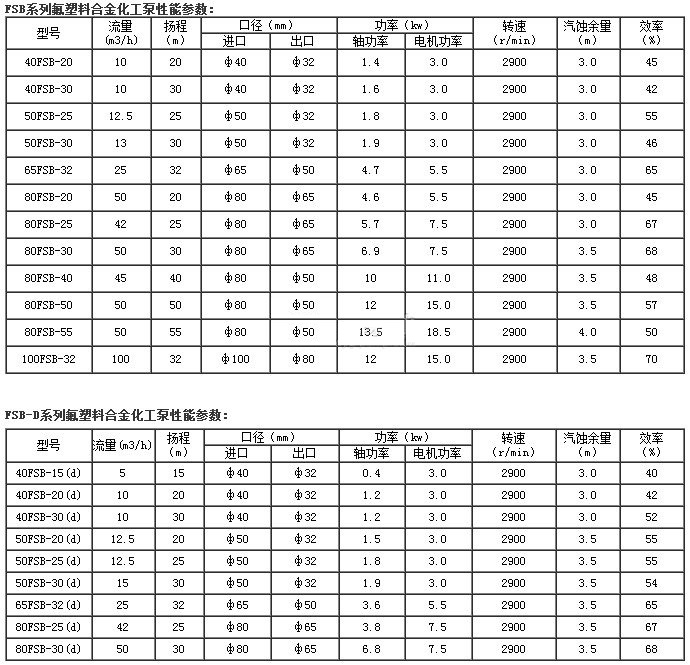

性能参数:

适用范围:

广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。

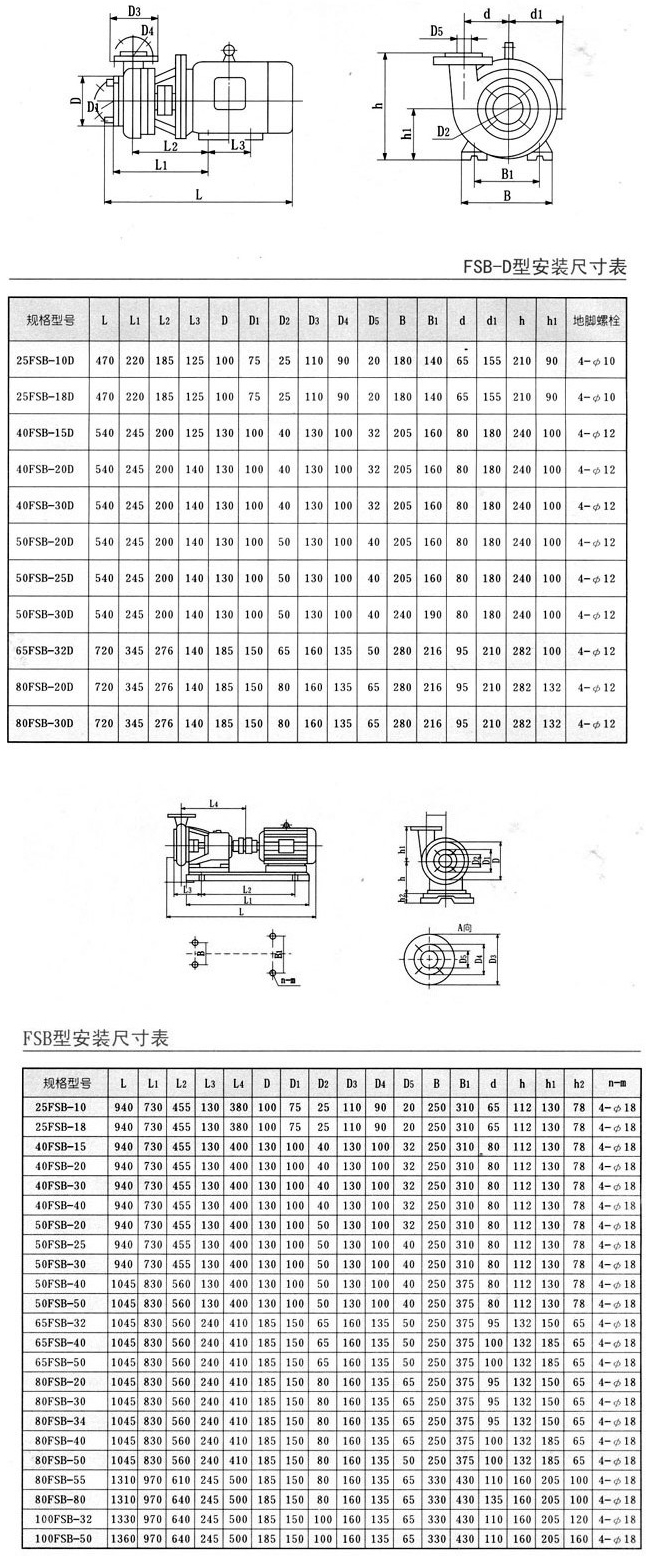

安装尺寸图:

水泵主要材料的耐腐蚀性能(供参考)

介质浓度(%)聚丙烯浓度(%)A B C
25°C50°C20°C60°C
硫酸60 <30Χ
硝酸25 20Ο
盐酸<36 <38
氢氟酸35 40Χ
醋酸<80 <20Ο
氢氧化钠100
重鉻酸钾25
臭水 Χ  ΟΧ
乙醇  <50
丙酮  10Ο
四氯乙烷 Ο  ΟΧ
氟利昂22   ΟΟ
漂白液CL13% CL12.5%ΟΟ
电镀液   ΟΧ
照相液

介质浓度
(%)
不锈钢浓度
(%)
陶瓷
25°C50°C25°C50°C
硫酸<5Χ
硝酸70
盐酸 Χ
氢氟酸 Χ 0~100Χ
醋酸<20
氢氧化钠70 ΟΧ
重鉻酸钾40~6010~20
臭水 Ο
乙醇
丙酮
四氯乙烷50
氟利昂22
漂白液CL12%Χ
电镀液
照相液

注:△为优良;√为良好;Ο为可用,但有明显腐蚀;Χ腐蚀严重,不适用。


PVDF的物理机械性能

性能单位按照
密度g/cm31.75-1.79
比度cm3/g0.56-0.75
熔点范围0c155-170
折光率n25D1.42
成型收缩率%2-3
拉伸强发(屈服)Mpa28-41
拉伸强发(断裂)Mpa31-52
伸长率(断裂)%100-400
冲击强度(无缺口)KJ/m107-214
压缩强度Mpa55-69
硬度(邵氏D) 70-80
耐磨mg/1000r7.0-9.0
极限氧指数(l0 I)%44
燃烧速率 V-D
电阻率u1941.0x10 15
介电常用数10 31 CYCles9.7

聚偏氟乙烯(PVDF)耐化学介质性能

化学介质浓度
(%)
最高使用温度℃化学介质浓度
(%)
最高使用温度℃化学介质浓度
(%)
最高使用温度℃
盐酸36135氢氧化氢<1085乙醇 135
硫酸<60120氢氧化氢5050乙醚 50
硫酸80-9395碳氧化铵 110甲醛3750
硫酸9065碳氧化钙 135丙酮10%水溶液50
硝酸<5050碳酸纳水溶液135水溶液95
磷酸<85135碳酸氢钠水溶液120 75
磷酸85110氨水 110苯胺 50
醋酸10110盐水 135甲苯 85
醋酸8080磷酸氢钠水溶液120苯酚 50
醋酸10050磷酸钙水溶液135氯苯 135
三氯醋酸<1095氧化钙水溶液135 95
三氯醋酸5050氧化钾水溶液135氯甲烷 135
草酸 50氧化铵水溶液135三氯甲烷 50
苯磺酸水溶液50三氧化铁水溶液135四氯化碳 135
氢氟酸40-10095硫酸亚铁水溶液135氯乙烷 135
氢氟酸40120硫酸铵水溶液1351.2三氯乙烷 135
氢溴酸50130硫酸铵水溶液1351.1.2三氯乙烷 65
过氧酸1095硝酸钠水溶液135四氯乙烷 120
过氧酸7050磷酸铵水溶液135氯乙烯 95
次氯酸纳6-1595尿素水溶液120三氯乙烯 135
氯酸钾 100二氧化碳 80二氯乙烯 110
铬酸<4080二氧化氯 75天然气 135
铬酸5050二氧化氯 65燃料油 135
高猛酸钾 120元素95石蜡油 120
过氧化氢<3095元素65
过氧化钠 95元素65

氟塑料的而腐蚀性能表(仅供参考)

  温度,℃
介质浓度%25200介质浓度%温度,200 ℃
硫酸0-100甲酸
发烟硫酸 醋酸(乙酸)0-冰
硝酸0-100醋酸
发烟硫酸 丙酸
盐酸 丙烯酸
磷酸 丙烯酸酐 √(沸点)
氢氟酸 甲基丙烯酸 √(沸点)
氢溴酸 丁酸
氢碘酸 辛酸
氢氰酸 月桂酸
亚硝酸 软脂酸
亚硝酸 硬脂酸
氯酸 油酸
次氯酸 亚油酸
高氯酸 松香酸
四磷酸 脂肪酸
碳酸 氯醋酸
铬酸 乳酸
硅酸 草酸(乙二酸)
硼酸 富马酸
砷酸 柠檬酸
硒酸 烟酸
氟硅酸
氟硼酸
氯磺酸
王水
混酸

介质浓度%温度,200 ℃
氢氧化钠
氢氧化钾
氢氧化铵
氢氧化镁
氢氧化钙
氢氧化铝
氢氧化钡
氢氧化铁
氢氧化亚铁
镍盐
硫酸镍
硝酸镍
氯化镍
锌盐
硫酸锌
硝酸锌
氯化锌
